会议系统设计时，你需要这样一个中控方案

作者：东电音视来源：未知发布时间：2019-01-07 11:35 浏览量：

　　会议系统设计时，你需要这样一个中控方案

　　现在的会议室、电化教学室等，已经不是以前的一张讲台一张椅子一个话筒了，取而代之的是各种先进的多媒体会议及教学设备，包括投影机、影碟机、录像机、视频展示台、多媒体电脑、电动屏幕等，一些大型会议室还配备了同声传译系统、电子表决系统、多画面切换系统等。

　　多种设备的使用必定带来烦杂的设备操作，如：要打开多种设备电源，要关闭灯光，要频频切换各种音视频信号，要不断切换投影画面等等。在这种情况下，一种能够集中管理这些设备，并能同时控制会议室、教室各种资源的“中央系统”设备便显得尤为重要。

　　中控系统的工作原理：

　　中央控制系统采用多机通讯技术和系统集成技术，将被控设备按用户实际操作要求进行组合，再将其对每个设备的最终操作过程集成为简单的操作。总之，中央控制系统可以对录像机、影碟机、视频展台、投影机、电动屏幕、电动窗帘等设备进行集中控制。

　　中控系统的基本组成：

　　★主机：起到接收触摸屏的控制信号，解释并执行的作用。

　　★彩色LCD触摸：可直接预览视，简易快速地进行全程操控。

　　★嵌墙式面板：通常安装在门口，方便进出时操作。

　　★音量控制模块：用来控制音音响设备。

　　★白炽灯调光器：用于控制、调节灯光设备。

　　★强电继电器模块：用于控制电动吊架、屏幕、设备电源、日光灯等设备。

　　★红外发射棒：用于控制如DVD/录像机/实物展台红外设备。

　　★外置电源供应器：用于给所有设备供电。

　　中控系统的分类：

　　1、简易中控系统：一般常用在小学多媒体教室，主要是控制设备比较少地方；

　　2、智能中控系统：一般常用在大中学的多媒体教室，能控制比较多设备；

　　3、网络中控系统：一般常用在安装多台中控的学校，主要是方便管理和控制；

　　4、会议中控系统：一般常用在多功能会议室，一般都是常用无线触摸屏控制；

　　5、可编程中控系统：一般常用在大型会议室，控制设备比较多，可以提供程序编写界面；

　　中控系统的构成：

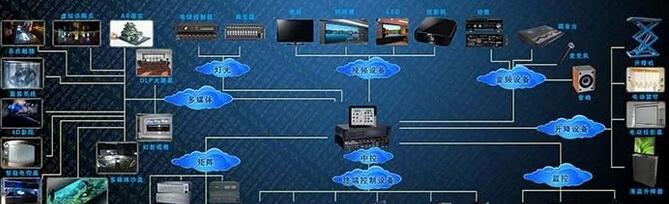

　　中控系统一般由四部分组成：1. 用户界面；2.中央控制主机；3.各类控制接口；4.受控设备。

　　具体又可分为以下几个模块：

　　· 音视频切换模块

　　· VGA电脑信号切换模块

　　· 红外学习及发射模块

　　· 设备电源管理模块

　　· 电动屏幕控制模块

　　· 音色、音量处理模块

　　· 控制接口处理模块

　　· 电源模块

　　中央控制系统除可以完成以上各模块特定的功能外，还可以通过编程方式，增加其它控制或通讯功能。

　　中控系统的特点：

　　提供多种用户操作的界面。(标准PC,LCD触摸屏,手控面板)：个性化控制界面设计使你操作方便，得心应手。同时面向全部电教设备总揽全局，一目了然。

　　能同时对多路设备进行控制。在通过电机或投影机进行演播同时，能对其它音视频源进行预览

　　集成度高，设备控制方式齐全，操作界面清晰，系统扩展功能强，可靠性高等特点。低成本，高性能，高集成度，全数字化控制。

　　单机直接接入：影碟机，录像机，视频展示台，摄像机，录音卡座，计算机，笔记本，功放，有线麦克，无线麦克，电动屏，投影机，电源控制器。(窗帘和灯光)。

　　全数码控音，混音，提供设备扩展接口。

　　中控系统的应用

　　中央控制系统一般应用在多媒体会议室、电化教室、监控及指挥中心，新闻发布室等、环境控制。

　　以多媒体会议室为例，中央控制器作为所有电教设备的控制中心。教室内所有的电教设备如：录像机，影碟机，投影机，电动屏幕，音响，还有室内灯光，窗帘都可以与中央控制器相连，受其控制。

　　用户只需要坐在触摸屏前，便可以直观的操作整个系统，包括系统开关、各设备开关、灯光明暗度调节、信号切换、信号源的播放和停止、各种组合模式的进入和切换、音量调节，以及对用于扩声的会议音响系统；用于讨论、表决、投票的数字会议及同声传译系统；用于远程会议的视频会议系统；用于视频、VGA信号显示的大屏幕投影系统；用于提供音视频信号的多媒体周边设备；用于全局环境设施、系统设备控制等系统的全自动综合控制等。
